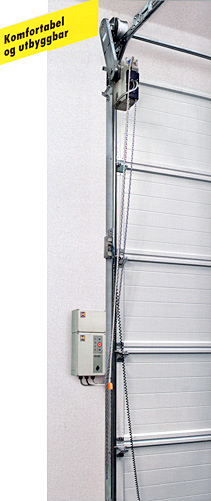

Portmotor
med akseldrift leveres komplett klargjort for montering med
wireslakksikring og fjærbuffer (om nødvendig). Motoren og
styringen er ferdigkablet på fabrikken. Styringen monteres på
portmotorsiden like ved siden av porten. Motoren kobles til strømnettet
med CEE-kontakt.
Porten leveres med manuell nødkjetting med automatisk resetting
(til bruk f eks ved strømbrudd). Portmotoren er utstyrt med
utkoblingsanordning ved bruk ved service. Portmotoren leveres med
flenskopling eller kjedekopling.
Styring A/B 460 N
Den styrende mikroprosessoren er plassert i et et eget hus med
stillbar kraftbegrensning, elektroniske endestopputkopling og
referansepunktfunksjon. I lokket på huset er det integrert et
foliedekt tastatur med stillingene "OPP-STOPP-NED" (AUF-HALTZ-ZU).
Lysdioder viser driftstilstanden. I lokket er det også
miniatyrlås. Miniatyrlåsen avbryter styrespenningen og
funksjonen for alle kontrollapparater. Programmering og
feilanalyse utføres utføres med et brukervennlig 7-felt-display.
Funksjoner
-Impulsåpning
-Trykklukking
Kan utbygges med impulsstyring
og sikkerhetslist
Sikkerhetslisten under porten overvåker underkanten av
porten. Hvis porten støter på en hindring under lukking, stoppes
den av sikringen, åpnes og frigir hindringen igjen.
Andre funksjoner
(bare sammen med sikkerhetslist)
Automatisk lukking
Åpningstid: inntil 255s (stillbar)
Forvarseltid: inntil 70s (stillbar)
Kjørebaneovervåking
Høyde kan innstilles etter valg
Tilbehør
Styringen kan utbygges med
fjernkontroll HEI 01, HER 1, HER 2 og HER 4
fotoceller EL 20, EL 21, og EL 22
signallys
Annet tilbehør på forespørsel
Tillatte dimensjoner
Styring A 460 N: porthøyde maks 5000 mm
Styring B 460 N: 4500 x 4500 mm ( B x H )
Tekniske data
Strømforsyning
A 460 N = 3 -230/400 V, N, PE
B 460 N = 1 - 230 V, N, PE
Strømkabel med CEE-støpsel.
|
 |
| |
| Styrespenning |
24 V DC |
Innkoblingstid
|
60% eller
100% ED med A460N
40% ED med B460N |
| Temperatur |
-20C° til
+60C° |
| Beskyttelse |
IP 54
eller IP 65 |
| Motorturtall |
16, 19, 24
o/min |
| Moment |
34, 45,
55, 70, 85 Nm |
| Strømuttak |
0,8 A -
240/400 V 3-faset |
|
3,0 A -
230 V 2-faset |
|
|
|
|
