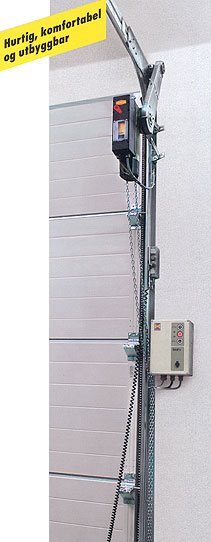

Portmotor
med akseldrift leveres komplett klargjort for montering
med wireslakksikring og fjærbuffer (om nødvendig).
Motoren og styringen er ferdigkablet på fabrikken.
Styringen monteres på portmotorsiden like ved siden av
porten. Motoren kobles til strømnettet med CEE-kontakt.
Porten leveres med manuell nødkjetting med automatisk
resetting (til bruk f.eks. ved strømbrudd). Portmotoren
er utstyrt med utkoblingsanordning ved bruk ved service.
Portmotoren leveres med flenskopling eller kjedekopling.
Portmotor med myk start og stopp gir maksimal skåning av
portene.
Oppfyller brannvernstandarden DIN 14092
Åpningshastighet 0,3 m/s (standard)
Maks. åpningshastighet (avhenging av beslag): 0,48 m/s
(tandemløperuller nødvendig, se monteringsdata)
Styring B 460 FU
Den styrende mikroprosessoren er plassert i et et
eget hus med stillbar kraftbegrensning, elektroniske
endestopputkopling og referansepunktfunksjon. I lokket på
huset er det integrert et foliedekt tastatur med
stillingene "OPP-STOPP-NED" (AUF-HALTZ-ZU).
Lysdioder viser driftstilstanden. I lokket er det
også miniatyrlås. Miniatyrlåsen avbryter
styrespenningen og funksjonen for alle
kontrollapparater. Programmering og feilanalyse utføres
utføres med et brukervennlig 7-felt-display.
Sikkerhetslist
Sikkerhetslisten under porten overvåker underkanten
av porten. Hvis porten støter på en hindring under
lukking, stoppes den av sikringen, åpnes og frigir
hindringen igjen.
Funksjoner
Åpning og lukking med puls
Andre funksjoner
Automatisk lukking
Åpningstid: inntil 255s (stillbar)
Forvarseltid: inntil 70s (stillbar)
Kjørebaneovervåking
Høyde kan innstilles etter valg
Tilbehør
Styringen kan utbygges med
fjernkontroll HEI 01, HER 1, HER 2 og HER 4
fotoceller EL 20, EL 21, og EL 22
signallys
Annet tilbehør på forespørsel
Tillatte dimensjoner
Styring B 460 FU: uten
begrensning
Tekniske data
Strømforsyning
B 460 FU = 1 - 230 V, N, PE
Strømkabel med CEE-støpsel.
| Styrespenning |
24 V
DC |
| Innkoplingstid |
60 %
ED |
| Temperatur |
-20
C til +60 C |
| Beskyttelse |
IP
54 eller IP 65 |
| Motorturtall |
0-48
o/min. |
| Effekt |
0,75
kW |
| Strømuttak |
3,0
A - 230 V 1-faset |
|
|
